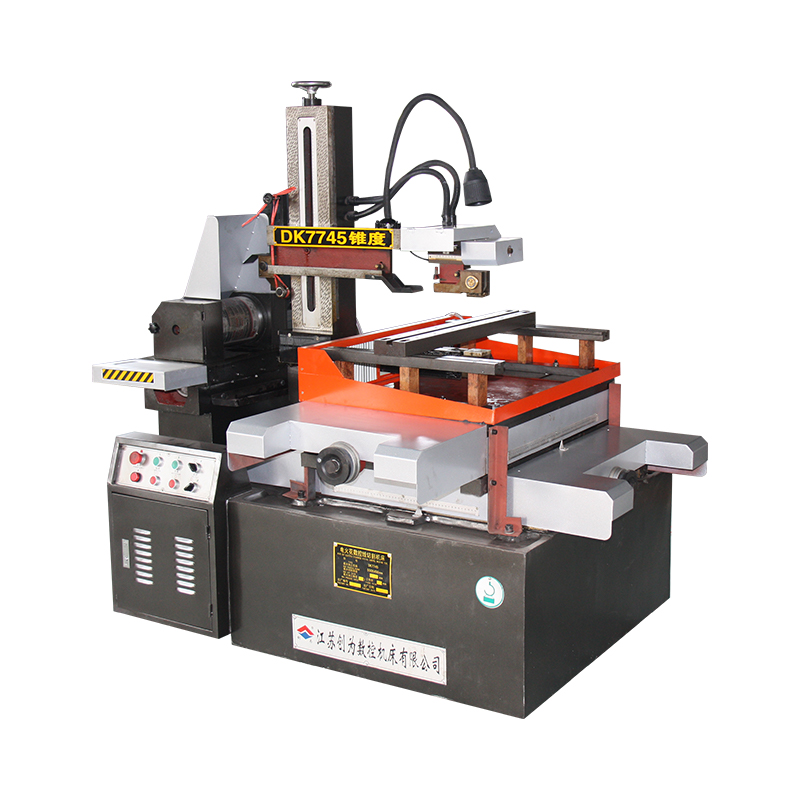

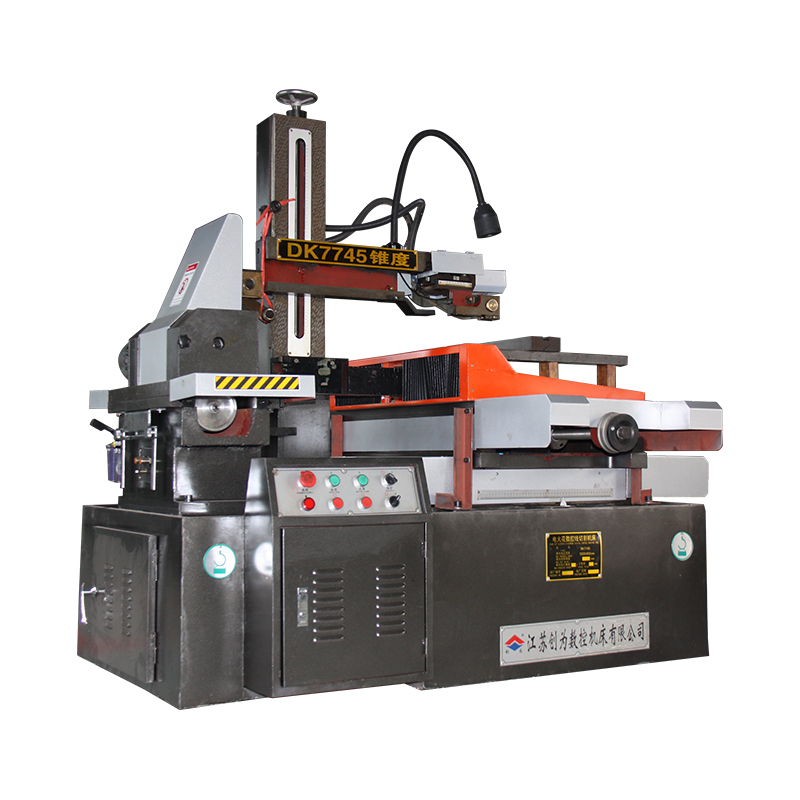

DK7745 AZ Mababang pagkawala ng Stepper CNC Wire EDM High-Speed ​​Cutting Machine

1. Mga Dimensyon ng Workbench: 810 x 570mm
2. Pinakamataas na taas ng rack ng wire: 450mm
3. Pinakamataas na taper: 6º/80mm
4. Pinakamataas na pag -load: 600kg
5. X, y Axis Coordinate Travel: 450 × 550mm
6. Molybdenum wire na tumatakbo bilis: 11m/s
7. Workbench Paglipat ng Fat Katumbas: 0.001mm
8. Paggawa ng Fluid: DK-1, DK-4 Nan Guang
9. Power Supply: 380V.50Hz (220v.50Hz)
10. Pagkonsumo ng lakas ng makina: <2kva
11. Main machine weight: 1800kg
12. Pangunahing Mga Dimensyon ng Machine: 1600 × 1240 × 1400
13. Pagproseso ng Pagproseso: Ayon sa pamantayan ng GB/T 7926-2015.
14. Optimum Surface Roughness Ra≤2.5um.

1. Ang kama ng makina ay gawa sa paghahagis ng buhangin ng dagta, na may maliit na pagpapapangit at mataas na lakas pagkatapos ng pangalawang pag -aalsa.
2. Mayroon itong mga katangian ng matatag na pagganap, mataas na output power, mabilis na pagputol ng bilis, mataas na pagtatapos ng ibabaw, at mababang pagkawala ng wire ng molibdenum. Ang mga ultra-low molybdenum wire loss ay lubos na binabawasan ang mga gastos sa pagproseso.
3. Pinagsamang Programming at Control: Ang mga kumplikadong graphics ay maaaring ma -convert sa mga guhit ng DXF sa pamamagitan ng CAD, ang pagproseso ng mga graphic ay maaaring masubaybayan sa real time, at maaaring maipakita ang maraming katayuan sa pagproseso. Mayroon din itong memorya ng pagkabigo ng kuryente, maikling pag -urong ng circuit, proteksyon ng wire break, awtomatikong pag -shutdown, pag -ikot ng di -makatwirang anggulo at iba pang mga pag -andar.
4. Ang pagputol ng wire ng wire na nakatuon sa inverter ay ginagamit upang makontrol ang motor ng transportasyon ng wire, regulasyon ng bilis ng bilis, at walang contact na commutation na may switch ng induction. Walang panghihimasok sa spark sa panahon ng commutation, walang ingay sa commutation, at ang motor ay tumatakbo nang maayos, na nagpapabuti sa pagiging maaasahan at kaligtasan ng tool ng makina.

Ang pangunahing prinsipyo ng pagputol ng wire ng EDM ay ang paggamit ng elektrod ng tool upang maisagawa ang paglabas ng pulso sa workpiece upang makamit ang pagproseso. Ang pagputol ng wire ng EDM ay hindi nangangailangan ng paggawa ng bumubuo ng mga electrodes, at gumagamit ng manipis na metal wire (karaniwang tinatawag na molybdenum wire) bilang electrode ng tool. Ang positibong elektrod ng supply ng pulso ng pulso ay konektado sa workpiece, at ang negatibong elektrod ay konektado sa molybdenum wire; Ang molybdenum wire ay gumagalaw pabalik -balik sa isang tiyak na bilis, at patuloy itong pumapasok at nag -iiwan ng lugar ng paglabas; Kasabay nito, ang isang likidong daluyan ay na -spray sa pagitan ng molybdenum wire at workpiece. Hangga't ang operator ay epektibong kumokontrol sa bilis at tilapon ng paggalaw ng molybdenum wire sa workpiece, maaaring maputol ang kinakailangang hugis at sukat ng workpiece. Ang tilapon ng kilusang workpiece ay nabuo ng coordinate worktable (dalawang kinokontrol na motor ng stepper sa patayo at pahalang na direksyon) na lumilipat sa mga direksyon ng x at y.
Ang pangunahing makina ng DK Series CNC wire cutting machine tool ay binubuo ng isang kama, isang worktable, isang wire feed na aparato, isang wire rack, isang coolant tank, tool ng makina na de -koryenteng kasangkapan, accessories at iba pang mga sangkap. Ito ay batay sa kama, at ang worktable, ang aparato ng wire feed, at ang wire rack ay naka -install sa parehong base na ibabaw ng kama.

Ang mga sumusunod ay ipinakilala nang hiwalay:
1) kama
Ang kama ay isang kahon na hugis-dagta na buhangin na bakal na bahagi ng bakal, na kung saan ay isang mahalagang istraktura ng paghahagis. Ang itaas na bahagi ay naka -install na may isang workbench, wire storage drum, wire rack, ilaw at iba pang mga bahagi.
2) Workbench
Ang workbench ay pangunahing binubuo ng isang ibabaw ng workbench, isang gitnang drag plate, isang ball screw at isang kahon ng bilis ng gear. Ang pahaba at transverse na paggalaw ng drag plate ay nagpatibay ng isang istraktura ng gabay sa bola, at ang motor ng stepper ay nagtutulak ng tornilyo sa pamamagitan ng dalawang pares ng mga anti-backlash gears upang mapagtanto ang paggalaw ng workbench. Ang ball screw ay may mga pakinabang ng mataas na kawastuhan ng paghahatid, mataas na kahusayan at mahabang buhay.
3) aparato ng transportasyon ng wire
Ang drum ng imbakan ng kawad ay binubuo ng isang manipis na may pader na guwang na silindro. Ang motor ay nagtutulak ng drum ng imbakan ng kawad upang paikutin sa pamamagitan ng konektor, at ang paggalaw ng paggalaw ng drum ng imbakan ng kawad ay nagmula sa tornilyo pagkatapos ng pagbabago ng bilis ng gear upang himukin ang drag plate ng wire transport.
Ang madalas na pagbabalik ng wire storage drum drag plate ay kinokontrol ng isang hanay ng mga switch ng induction. Ang istraktura ay simple at ang operasyon ay sensitibo. Ang kaliwa at kanang mga bloke ng banggaan ay nilagyan ng labis na mga aparato sa kaligtasan. Kapag nabigo ang switch ng induction na baguhin ang direksyon, ang kasalukuyang ng motor ng transportasyon ng wire ay pinutol.
4) Wire Rack
Ang molybdenum wire ay tulad ng isang saradong belt ng paghahatid, na hinihimok ng paikot -ikot na tambol upang gumana pabalik -balik. Ang wire wheel at isang pares ng pangunahing gabay na gulong ay nakabalot ng molybdenum wire at tumakbo sa isang siklo.
Ang gabay na gulong ay nagpatibay ng isang selyadong seksyon ng molybdenum wire nang patayo.
5) Tank ng coolant
Ang bomba ng tubig ay naghahatid ng gumaganang likido sa lugar ng pagproseso. Ang sediment ay nag -iipon sa kahon ng dumi at dapat na linisin nang regular. Ang gumaganang coolant ay gumagamit ng DX-1 saponified liquid.
6) Mga Kagamitan
① Clamp: Ang pangkat ng mga clamp ay ginagamit upang ayusin ang flat plate o cylindrical workpiece, at ang salansan ay naayos sa workbench na may isang t-type na tornilyo.
② Crank: Ginamit para sa paikot -ikot na kawad upang paikutin ang drum ng imbakan ng kawad.
③ wire na masikip na gulong: Ginamit upang manu -manong higpitan ang molybdenum wire.
