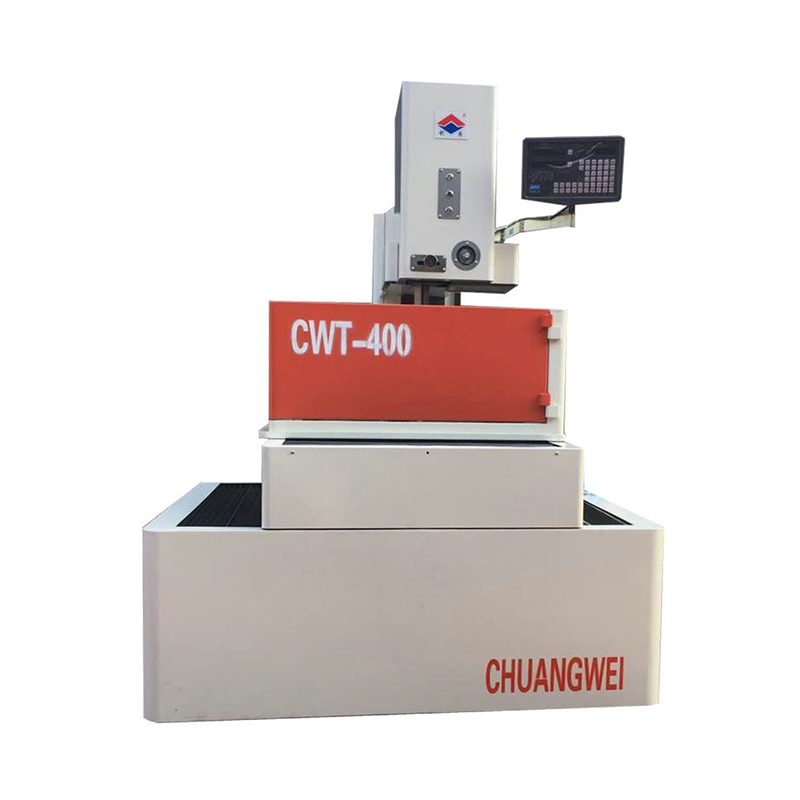

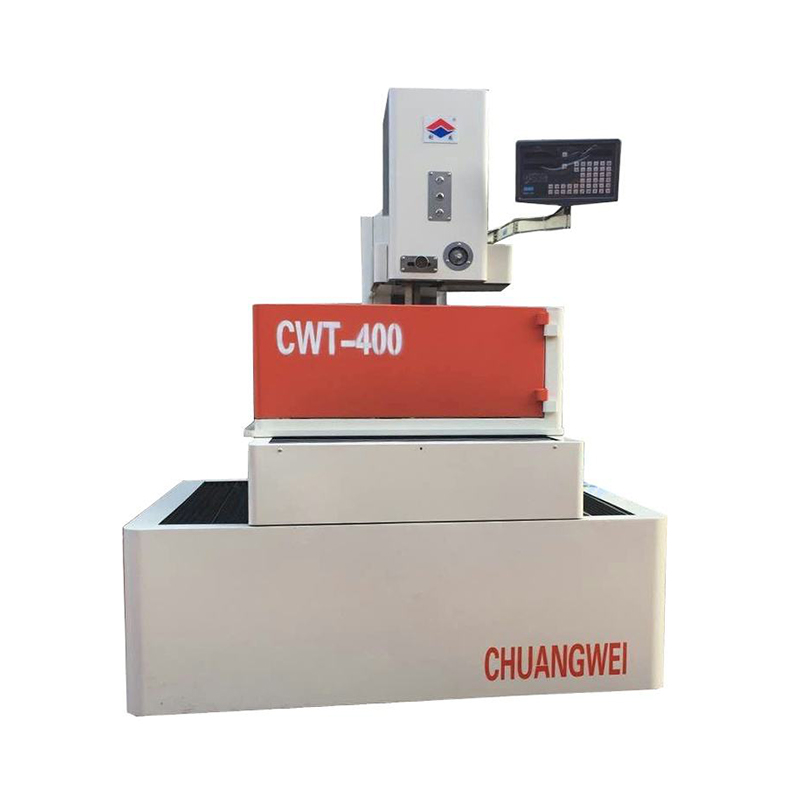

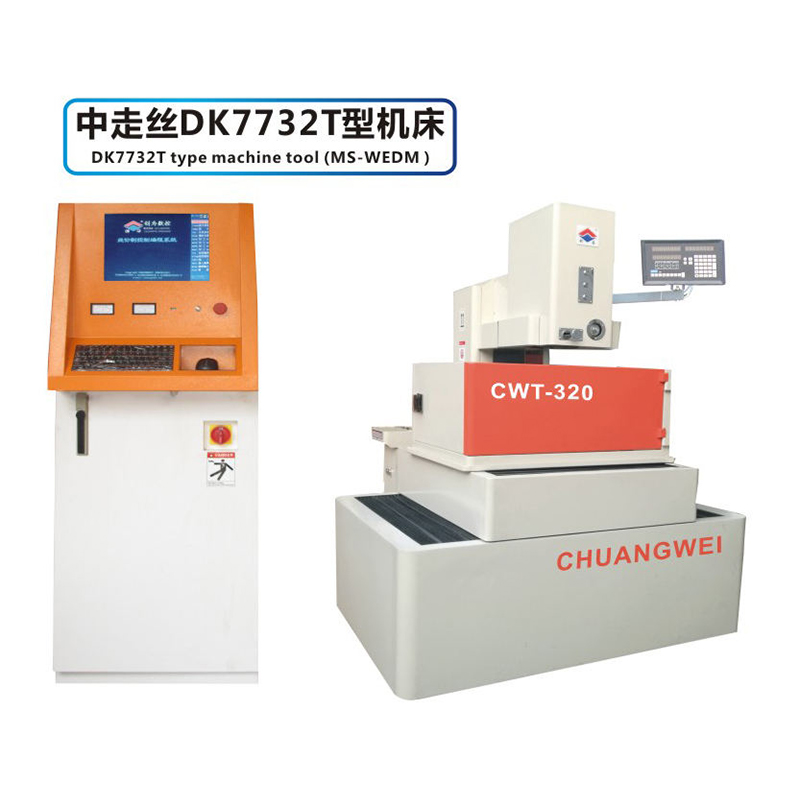

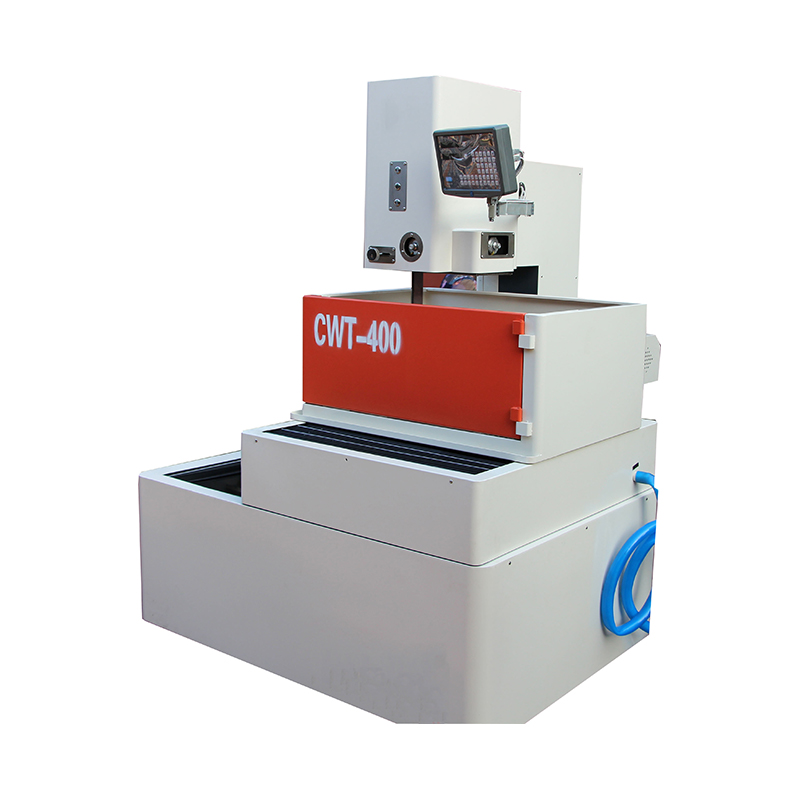

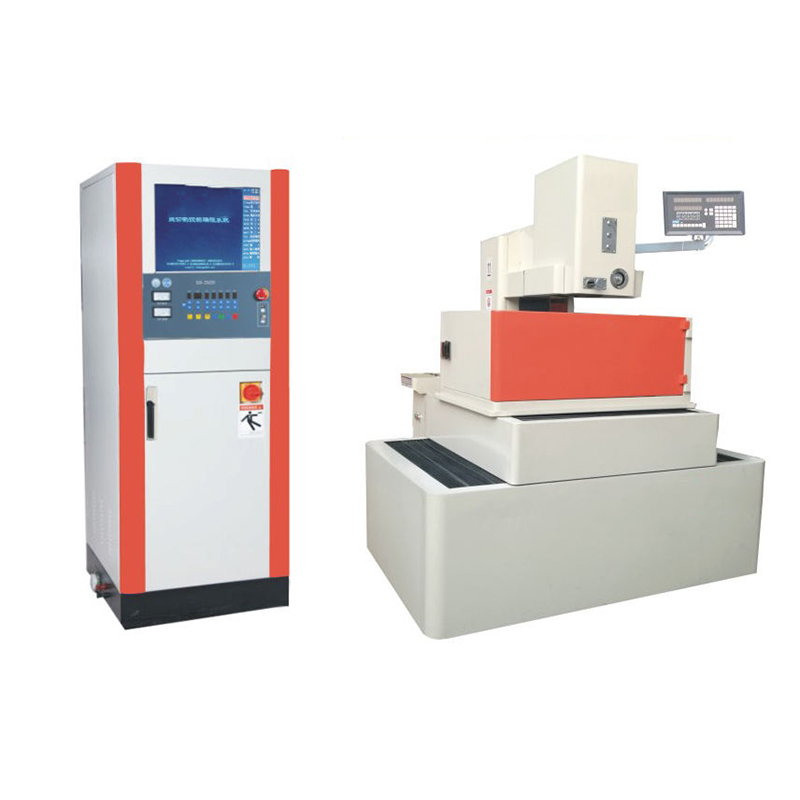

DK7732 T-Type Servo Anti-Resonance CNC Wire EDM Medium-Speed Cutting Machine

Ang DK7732 T-Type Servo Anti-Resonance CNC Wire EDM medium-speed cutting machine ay isang tool na state-of-the-art na idinisenyo para sa katumpakan at kahusayan sa industriya ng machining. Nagtatampok ng advanced na teknolohiya ng control ng servo, tinitiyak ng makina na ito ang pagganap ng anti-resonance, na makabuluhang binabawasan ang panginginig ng boses at pagpapahusay ng kawastuhan ng pagputol. Ang kakayahan ng medium-speed ay tumatama sa isang perpektong balanse sa pagitan ng bilis at katumpakan, na ginagawang perpekto para sa iba't ibang mga kumplikadong gawain sa pagputol.

Ipinagmamalaki ng DK7732 ang isang matatag na istraktura na may disenyo ng T-type, na nagbibigay ng pinahusay na katatagan at katigasan. Ang mataas na kalidad na wire na sistema ng EDM ay may kakayahang gumawa ng masalimuot at detalyadong pagbawas na may kapansin-pansin na pagkakapare-pareho. Ang sistema ng control ng CNC ay madaling gamitin, na nag-aalok ng intuitive na operasyon at komprehensibong pag-andar upang matugunan ang magkakaibang mga pangangailangan ng machining.

Nilagyan ng isang mataas na pagganap na generator, ang makina ay naghahatid ng pagtatapos ng ibabaw at katumpakan. Tinitiyak ng makabagong sistema ng paglamig ang pare -pareho na pagganap at pinalawak ang habang buhay ng makina. Bilang karagdagan, ang DK7732 ay nagsasama ng isang advanced na sistema ng pagsasala, pagpapanatili ng isang malinis na kapaligiran sa pagtatrabaho at pagbabawas ng mga kinakailangan sa pagpapanatili.

Perpekto para sa mga aplikasyon sa aerospace, automotive, at katumpakan na engineering, ang DK7732 T-type servo anti-resonance CNC wire EDM machine ay nakatayo para sa pagiging maaasahan, katumpakan, at advanced na mga tampok na teknolohikal. Ito ay ang mainam na solusyon para sa mga tagagawa na naghahanap upang mapahusay ang pagiging produktibo at makamit ang mga de-kalidad na resulta.

Makipag -ugnay sa amin

Jiangsu Chuangwei CNC Machine Tool Co, Ltd.

Paglalarawan ng istraktura ng produkto

1. Makina ng Tool Bed: Pinagtibay ang T-Type Duplex Box Pangkalahatang istraktura; Ang pangunahing istraktura ng pag-load ay sumusuporta sa mga buto-buto na kumokonekta sa karwahe, wire rack, wire transport reference ibabaw, na bumubuo ng isang matatag na kabuuan ng maramihang pinagsamang mga linya ng t-type, ibabaw, at katawan, plastik na buhangin-uring ang mahigpit at katatagan ng pangkalahatang katawan ng makina, at ang flatness ng sanggunian na ibabaw ay ginagarantiyahan sa mga dynamic at static na mga kondisyon, na pinatataas ang bigat ng pagkarga ng ibabaw ng katawan na nagdadala ng ibabaw.
2. Workbench Carriage Part: Ang karwahe ay nagpatibay ng isang malukot at matambok na solid, hugis-patlang na pampalakas na istruktura ng rib, plastik na buhangin na casting-stable na istraktura ng organisasyon, hindi madaling makagawa ng mga error sa hugis (pagpapapangit). Ang bola ng tornilyo at gabay na gabay ay idinisenyo upang mai -install sa parehong eroplano ng sanggunian ng base upang mapabuti ang kawastuhan ng posisyon ng pagpupulong at alisin ang mga pagkakamali sa pagpupulong (.
3. Wire Rack Part: Gumagamit ang haligi ng isang istraktura ng C-Type Box. Ang itaas na bahagi ng haligi ng C-type (itaas na wire rack) at ang mas mababang wire rack body ay medyo naayos na mga rack ng wire, na kung saan ay mahigpit at hindi madaling resonate; Ang numerical compression spring mekanismo ng wire wheel assembly ay nagsisiguro ng pag -igting ng balanse ng molybdenum wire; Ang mekanismo ng pag-aangat ng parisukat na gabay ay gumagamit ng isang gear ng bulate, isang mekanismo ng helical gear at isang gabay na 900V, at isang hugis-V na slider upang higpitan at i-lock, na maaaring maaasahan at maginhawang ayusin ang taas ng pagputol (electrically); Ang aparato sa itaas na spray ng tubig ay binubuo ng isang plate ng spray ng tubig at isang gabay sa kawad, na konektado sa ilalim ng square gabay na baras upang patatagin ang panginginig ng boses ng molybdenum wire at tulungan ang itaas na plate ng spray ng tubig upang ganap na mag -spray ng coolant sa bahagi ng pagproseso.

Mga parameter ng mekanikal

1. Laki ng Talahanayan ng Workbench: 900 × 600mm
2. Pinakamataas na X/Y Axis Travel: 500 × 630mm
3. Pinakamataas na paglalakbay ng z axis: 300mm
4. Programmable Axis: X/Y/U/V Apat na Axes (Four-Linkage)
5. X/Y Axis Ball Screw (katumpakan): Ball screw
6. X/Y Axis Guide Rail (katumpakan): Linear Slide
7. Pagproseso ng Katumpakan: Ayon sa JB_T 11999.1-2014 Pamantayan
8. Bilis ng feed ng wire: 0-11 m/s
9. Mga Dimensyon ng Tool ng Machine: 1980 × 1600 × 2000
10. Timbang ng Tool ng Machine: 3400kg
11. Maximum na pag -load ng talahanayan: 1200kg
12. Pinakamataas na laki ng workpiece: 900 × 550 × 400
13. Pamantayang pagsasaayos ng sistema ng kuryente: 380V ± 10%/50Hz
14. Power ng Input: 2kw
15. Pinakamataas na pagproseso ng kasalukuyang: 8a
16. Ipakita: 15 "Kulay ng LCD display
17. Ang servo x at y axis drive ay gumagamit ng na -import na sikat na sistema ng AC servo drive, na may mas matatag na kawastuhan sa pagproseso at mas mataas na kawastuhan ng pagputol.
18. Paraan ng Programming: CAD/CAM/ISO $ $
