1, ang pangunahing prinsipyo ng pagproseso ng wire-cut ng EDM:

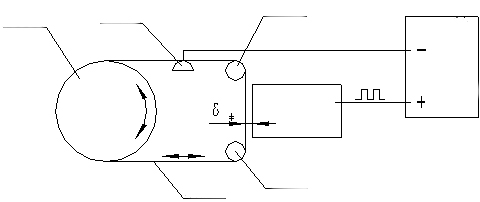

Pagproseso ng pagputol ng wire ng EDM, paglabas ng pulso sa pagitan ng electrode wire at workpiece, tulad ng ipinapakita sa Figure One. Pagdating sa isang electric pulse, sa pagitan ng electrode wire at ang workpiece ay gumagawa ng isang spark discharge, sa gitna ng paglabas ng channel, ang temperatura ay agad na hanggang sa 10,000 ℃ o higit pa, isang mataas na temperatura upang matunaw ang metal na workpiece, upang makamit ang layunin ng pagputol ng metal.

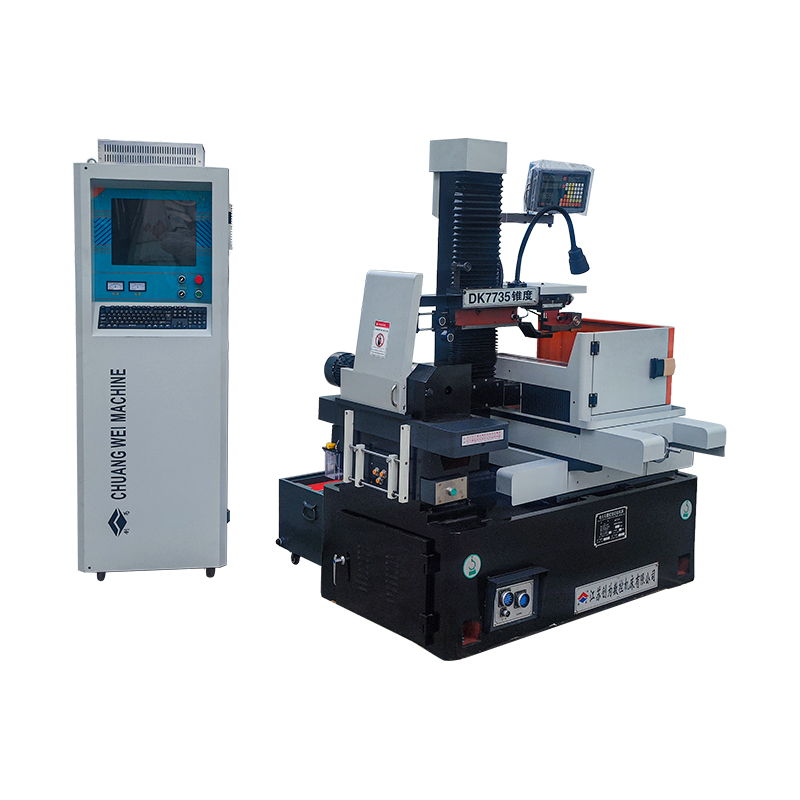

2, Ang komposisyon ng tool ng makina:
Ang tool ng makina higit sa lahat ay binubuo ng isang worktable, mekanismo ng transportasyon ng wire, wireframe, gumaganang likido na system machine electrical at numerical control system, at iba pang mga bahagi.
(1) Worktable
Ginagamit ang worktable upang mai -clamp ang workpiece na mapoproseso, upang makamit ang pagproseso ng awtomatikong pagpapakain. Ito ay pangunahing binubuo ng isang itaas at mas mababang cross-drag plate, katumpakan na ball screw, backlash-free gear, at gabay. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision ng mga kinakailangan ng mataas at may isang tiyak na antas ng katigasan at paglaban sa pagsusuot. Ilang katigasan at pagsusuot ng pagsusuot.

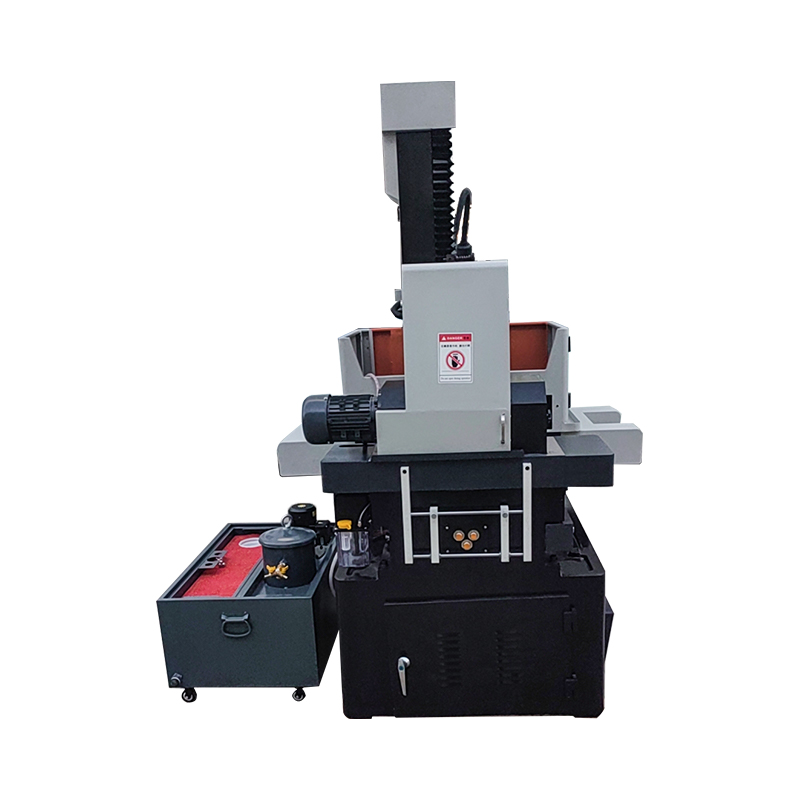

(2) Mga bahagi ng transportasyon ng wire
Ang sangkap ng transportasyon ng wire ay pangunahing ginagamit upang magmaneho ng electrode wire ayon sa isang tiyak na paggalaw ng bilis ng linear at ang electrode wire ay maayos na sugat sa bariles ng imbakan, ang mekanismo ng transportasyon ng wire ay binubuo ng isang bariles ng imbakan ng motor, itaas at mas mababang drag plate, kasabay na sinturon, baligtad na aparato, at iba pang mga sangkap.
Ang mga pangunahing kinakailangan nito ay:
① Ang silindro ng imbakan sa isang kamay na umiikot na gumagalaw, upang matiyak na ang electrode wire sa silindro ng imbakan ay maayos na nakaayos.
② Ang radial runout at axial runout ng imbakan ng silindro ay dapat na maliit.
③ Ang silindro ay dapat na paikutin pasulong at baligtarin.
④ Ang mekanismo ng imbakan ng kawad ay dapat na insulated mula sa kama.
⑤ Ang bahagi ng transportasyon ng wire ay nagpatibay ng isang saradong takip upang maiwasan ang gumaganang likido mula sa pag -splash.
(3) Mga bahagi ng frame ng wire
Ang mga bahagi ng wireframe ay pangunahing binubuo ng mga haligi, isang itaas at mas mababang cantilever, isang gabay na gulong, isang taper head, at iba pang mga sangkap. Ang sangkap na wireframe at ang sangkap ng imbakan ng cylinder ng wire ay magkasama na bumubuo ng sistema ng paggalaw ng wire ng elektrod. Ang pangunahing pag -andar ng wireframe ay upang suportahan ang electrode wire kapag ito ay gumagalaw sa isang matatag na linear na bilis at upang mapanatili ang nagtatrabaho na bahagi ng electrode wire sa isang tiyak na geometrical na anggulo sa eroplano ng talahanayan.
Ang pagpupulong ng taper (cross-type drag plate na naka-mount sa itaas na cantilever) ay maaaring matiyak na nakamit ng machining workpiece ang 6 °/80㎜.
(4) Mga sangkap ng kama
Ang kama ay isang buong square box na istraktura, sa gayon ang katigasan at lakas ay mabuti, ang itaas na bahagi ng kung saan ay nilagyan ng mga bahagi ng talahanayan, mga bahagi ng wireframe, at mga wire na nagdadala ng mga bahagi, at ang mas mababang bahagi ay nilagyan ng isang gumaganang likidong tangke at mga de -koryenteng bahagi ng tool ng makina, na hindi lamang ligtas ngunit naaayon din sa pagpapabuti ng kapaligiran ng operating.
