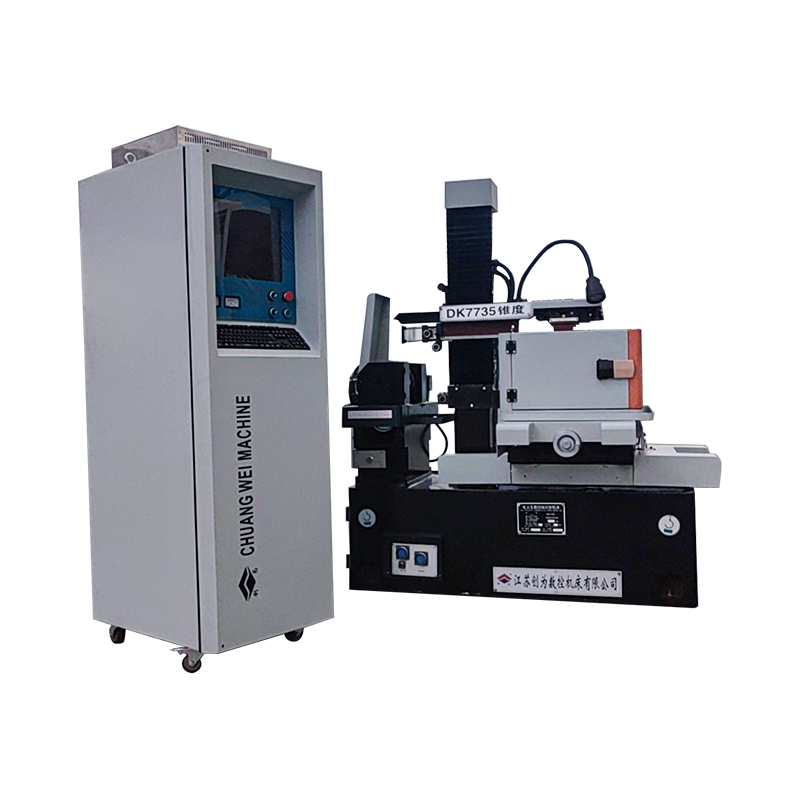

DK7745FZ Mataas na katumpakan ng stepper cnc EDM wire cutting machine

1 、 Ang kama ng makina ay gawa sa paghahagis ng buhangin ng dagta, pagkatapos ng pangalawang pag -aalsa ng pagpapapangit ay maliit, at mataas na lakas.
2 、 na may matatag na pagganap, mataas na lakas ng output, mabilis na bilis ng pagputol, mataas na pagtatapos ng ibabaw, mababang pagkawala ng molibdenum wire, at iba pa. Ultra-low molybdenum wire loss, makabuluhang bawasan ang mga gastos sa pagproseso.
3. Pagsasama ng Programming at Control: Ang mga kumplikadong graphics ay maaaring ma-convert sa DXF sa pamamagitan ng CAD, real-time na pagsubaybay sa pagproseso ng mga graphics, at iba't ibang mga pagpapakita ng katayuan sa pagproseso, ngunit mayroon ding memorya ng mga outage ng kuryente, pagbabalik ng circuit, basag na proteksyon ng kawad, awtomatikong pag-shutdown, di-makatwirang pag-ikot ng anggulo, at iba pang mga pag-andar.
4. Pag-ampon ng Brand Wire-Cutting Special Frequency Converter Upang makontrol ang wire transport motor, walang hanggan variable na regulasyon ng bilis, na may induction switch na walang contact na pagbabalik, walang pagkagambala sa spark kapag baligtad, walang baligtad na ingay, makinis na operasyon ng motor, pagpapabuti ng pagiging maaasahan at kaligtasan ng tool ng makina. $$

Ang pangunahing prinsipyo ng pagputol ng wire ng EDM ay ang paggamit ng tool electrode sa paglabas ng pulso sa workpiece upang makamit ang pagproseso, ang pagproseso ng pagputol ng wire ng EDM ay hindi kailangang gawin ang electrode ng paghubog, ang paggamit ng pinong metal wire (karaniwang tinatawag na molybdenum wire) bilang tool electrode. Ang positibong poste ng suplay ng kuryente ng pulso ay konektado sa workpiece, at ang negatibong poste ay konektado sa molybdenum wire; Ang molybdenum wire ay gumagalaw pabalik -balik sa isang tiyak na bilis, at patuloy itong pumapasok at lumabas sa lugar ng paglabas; Kasabay nito, ang isang likidong daluyan ay na -spray sa pagitan ng molybdenum wire at workpiece. Hangga't ang operator ay epektibong kumokontrol sa bilis at tilapon ng paggalaw ng molybdenum wire patungo sa workpiece, maaaring maputol ang kinakailangang hugis at sukat ng workpiece. Ang tilapon ng kilusang workpiece ay nabuo ng mga paggalaw ng X at Y ng talahanayan ng coordinate (dalawang kinokontrol na stepping motor sa paayon at transverse na direksyon).
Ang pangunahing makina ng DK Series CNC wire-cutting machine tool ay binubuo ng isang kama, gumaganang talahanayan, aparato ng transportasyon ng wire, wireframe, coolant tank, makina ng mga de-koryenteng kasangkapan, accessories, at iba pang mga sangkap. Ito ay batay sa kama, at ang talahanayan, wire carrier, at wire frame ay naka -install sa parehong base na ibabaw ng kama.
Ang mga sumusunod ay ipinakilala nang hiwalay:
1） kama
Ang kama ay isang kahon na uri ng resin ng buhangin na bakal, na kung saan ay isang buong istraktura ng paghahagis, ang itaas na bahagi ng kung saan ay naka-mount sa worktable, wire storage cylinder, wireframe, pag-iilaw, at iba pang mga sangkap.
2） Paggawa ng talahanayan
Ang gumaganang talahanayan ay pangunahing binubuo ng isang gumaganang talahanayan, gitnang drag plate, ball screw, at variable na bilis ng gearbox, atbp. Ang bola ng bola ay may mga pakinabang ng mataas na katumpakan ng paghahatid, mataas na kahusayan, at mahabang buhay.
(3) aparato ng transportasyon ng sutla
Ang cylinder ng imbakan ng kawad ay binubuo ng isang manipis na may pader na guwang na silindro. Motor sa pamamagitan ng konektor upang himukin ang pag -ikot ng silindro ng imbakan, habang ang imbakan ng silindro na paggalaw ng paggalaw mula sa bilis ng gear pagkatapos ng tornilyo upang himukin ang wire transport drag plate.
Ang madalas na pagbabago ng direksyon ng wire storage cylinder drag plate ay kinokontrol ng isang hanay ng mga induktibong switch, na kung saan ay simple at sensitibo sa pagpapatakbo, at ang kaliwa at kanang mga bumpers ay nilagyan ng isang labis na aparato ng seguro, na pinuputol ang kasalukuyang ng motor ng transportasyon ng wire kapag ang inductive switch ay nabigo upang baguhin ang direksyon.
4） Wireframe
Ang Molybdenum wire ay tulad ng isang saradong belt ng drive, na hinihimok ng reel upang gumana pabalik -balik, mga hilera ng mga gulong at isang pares ng mga nangungunang gulong ng molybdenum wire na nakabalot sa ikot ng operasyon.
Ang gabay na gulong ay nagpatibay ng isang selyadong seksyon ng molybdenum wire nang patayo.
5） Tank ng coolant
Ang bomba ng tubig ay nagpapadala ng gumaganang likido sa lugar ng pagproseso, ang slag ay nag-iipon sa maruming kahon, na dapat na linisin nang regular, at ang gumaganang coolant ay gumagamit ng DX-1 saponified liquid.
6） Mga Kagamitan
① kabit: Mga pangkat ng mga fixtures upang ayusin ang flat form o cylindrical workpiece, ang departamento ng presyon ng plate na istraktura ng tornilyo, na may mga t-type na mga tornilyo upang ayusin ang kabit sa worktable.
② Crank: Ginamit upang i -wind ang sutla ay umiikot sa silindro ng imbakan ng sutla.
③ Masikip na wire wheel: Ginamit para sa manu -manong pag -igting ng molybdenum wire.
